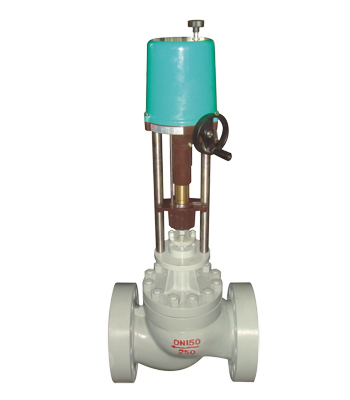

STD高加疏水调节阀

STD高加疏水调节阀详细介绍 订购该产品
    STD高加疏水调节阀,STD防空化调节阀是一种压力平衡式的单座调节阀, 也是三级套筒节流的一种特殊结构的调节阀,控制饱和水流经调节阀的过程中可有效的防止液体出现空化现象,应用于火力发电厂的凝结水系统上,以及作为高加疏水调节阀,凝结水泵最小流再量循环调节阀,除氧器水位调节阀,凝汽器补给水调节阀。
STD高加疏水调节阀具有如下优点:
1.套筒三级节流,通道节流面积逐级扩大,适合饱和水汽化容积扩大的要求,降低流体速度,减小流体对阀内组件的冲刷。
2.流体节流面与密封面分开,阀内组件表面硬化处理,硬度高,耐冲刷,使用寿命长。
3.调节阀关闭严密,金属阀座泄漏标准可达到ANSI B16•104-1976Ⅳ级。
4.STD高加疏水调节阀阀内组件采用压力平衡式的结构,减小执行机构体积。
技术参数和性能
阀 体
形    式   铸造直通式阀体
公称通径   DN65,80,100,125,150,200
公称压力   PN1.6,4.0,6.4,10 Mpa
连接形式   法兰连接,BW焊接
材    料   WCB
工作温度   小于420度
填    料   高温石墨编织填料
阀内组件
阀芯形式   压力平衡式单座阀芯
流量特征   等百分比特性
材    料   440B不锈钢
流体方向   高进低处
执行机构
形    式   气动执行机构或电动执行机构
供气压力   0.5Mpa
气源接头   Rc1/4
环境温度   -30—70C
作用形式   用正作用汽缸实现阀的气关火或用反作用实现阀的气开
性能
泄 漏量   金属阀座符合标准符合ANSI B16.104—1976 IV级
回   差   小于全行程的3%(不带定位器)小于全行程的1%(带定位器)
线   性   小于全行程的+-5%(不带定位器)小于全行程的+-1%(带定位器)
