◆用途与特点
自力式电控温度调节阀(适用于较大口径及导热油控制)，该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
零件资料：
◆结构与原理
调节阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。
1．加热型调节阀的结构与原理，见附图示：
工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。
外型示意图

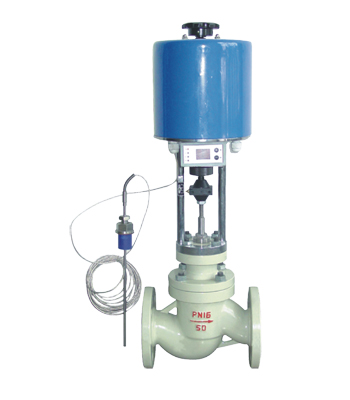

(1)智能型执行器
(2)主阀体
(3)传感器
(4)毛细管
(5)手动机构
备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。
技术参数：
◆主要参数与材料
1、主要参数表
| 公称通径 (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
公称压力 PN(MPa) |
1.6 4.0 |
|
|
流量能力 (m 3 /h) |
5 |
7 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
额定行程 (mm) |
6 |
8 |
10 |
14 |
20 |
30 |
30 |
40 |
|
温度调节范围 ( ℃ ) |
0~120 ： 100~250 |
|
调节精度 ( ℃ ) |
± 1 ~ ± 5 |
|
使用介质 |
蒸汽、水、油、气体 |
|
允许
泄漏量 |
硬密封 |
10 -4 X 阀额定容量 |
|
软密封 |
“ 0 ” |
|
毛细管长度 |
3m 、 5m 、 10m |
|
温包扦入深度 |
270 、 430 、 630 |
|
联接螺纹 |
3/4 ” 1 ” |
◆配套用电动执行机构有关技术参数
| 公称通径 DN （ mm ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 电动执行机构型 号 |
普通型 |
ZAZ-60
DKZ-310 |
ZAZ-60
DKZ-310 |
DKZ-410 |
DKZ-410
DKZ-510 |
| 电子型 |
JHZAZ1 |
JHZAZ2 |
JHZAZ3 |
JHZAZ3 |
| 电动执行机构推 力（ N ） |
普通型 |
400
4000 |
400
4000 |
6400 |
6400
16000 |
| 电子型 |
2000 |
4000 |
6000 |
8000 |
全行程
时 间
（ S ） |
普通型 |
12.5 |
20 |
32 |
48 |
| 电子型 |
30 |
30 |
48 |
60 |
| 消耗功率（ W ） |
普通型 |
28 |
35 |
| 电子型 |
6 |
15 |
25 |
40 |
*表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
规格重量:
◆外型尺寸及重量
普通型 单位：mm
| 公称通径 DN |
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
| A
|
460
|
530
|
630
|
| B
|
230
|
230
|
260
|
| H 1
|
490
|
540
|
625
|
| L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
| H 2
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
| H 3
|
53
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
110
|
125
|
142.5
|
170
|
| 重量 (Kg) |
PN 16 40
|
50
|
52
|
54
|
56
|
58
|
75
|
87
|
95
|
132
|
135
|
155
|
| PN64
|
53
|
56
|
58
|
65
|
68
|
84
|
110
|
129
|
177
|
180
|
210 |
电子型 单位：mm
公称通径 DN |
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
| d
|
φ 155 |
φ 162 |
φ 170 |
| H 4
|
290
|
325
|
380
|
| L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
| H 5
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
| H 6
|
53
|
58
|
70
|
75
|
82
|
92
|
100
|
110
|
125
|
142
|
170
|
| 重量 (Kg) |
PN 16 40
|
10
|
12
|
15
|
17
|
18
|
34
|
46
|
54
|
76
|
79
|
100
|
| PN64
|
13
|
16
|
19
|
26
|
27
|
43
|
69
|
85
|
120
|
125
|
150 | |
