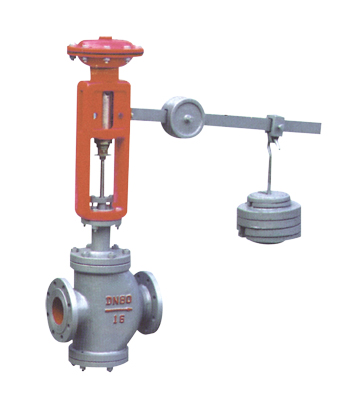

ZMHN-16型直接作用压力调节阀概述：ZMHN-16型直接作用压力调节阀由杠杆重锤式薄膜执行机构和调节阀机构组成。其阀后式用来保持调节阀后面的管道内压力为恒定值，调节信号由阀后管道内取得；阀前式用于调节阀前面的管道内压力为恒定值，调节信号由阀前管道内取得，由于直接作用压力调节阀具有结构简单，动作可靠，维修方便，防火防爆的优点广泛应用于化工、石油、冶金、电力、造纸、轻纺等工业生产过程的自动调节中。
主要技术参数
| 主要技术参数与性能指标 |
| 公称通径（mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量系数（Kv) |
12 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 流量特性 |
快开 |
| 公称压力PN(MPa) |
1.6，40 |
| 行程L(mm) |
4 |
7 |
10 |
13 |
19 |
28 |
| 作用方式 |
阀前式，阀后式 |
| 适用温度（℃） |
-20~220℃ |
| 泄漏量 |
10-3×阀的额定容量 |
| 设定值偏差 |
±12% |
性能参数
| 被调压力调节范围 |
| 压力调节范围（100KPA) |
薄膜装置类型 |
膜盒外径φ（mm) |
重锤重量（KG) |
| 0.15-0.65 |
4 |
375 |
12 |
| 0.65-0.85 |
17 |
| 0.85-1.0 |
21 |
| 1.0-2.0 |
2 |
225 |
8 |
| 2.0-2.5 |
11 |
| 2.5-3.5 |
18 |
| 3.5-5.0 |
30 |
| 5.0-8.0 |
2 |
185 |
17 |
| 8.0-9.5 |
21 |
| 9.5-13 |
30 |
外形尺寸
| 外形尺寸 |
| 公称通径 |
φA |
H |
H1 |
H2 |
L |
| 25 |
185 |
727 |
117 |
297 |
185 |
| 32 |
733 |
120 |
303 |
200 |
| 40 |
772 |
139 |
342 |
220 |
| 50 |
225 |
782 |
144 |
352 |
250 |
| 65 |
877 |
188 |
447 |
275 |
| 80 |
375 |
907 |
208 |
477 |
300 |
| 100 |
931 |
220 |
501 |
350 |
| 125 |
1034 |
270 |
604 |
3410 |
| 150 |
1059 |
280 |
629 |
450 |
| 200 |
1134 |
300 |
704 |
550 | |
|
|
|
